Artikelbeschreibung zur Messuhr:
Skalenteilungswert 0,01 mm
Messspanne 0 - 10 mm
1 Zeigerumdrehung 1 mm
Außenringdurchmesser 58 mm
Einspannschaftdrurchmesser 8 mm
Robuste Werkstattausführung Zahnstangendurchmesser. 4,5 mm, nach DIN 878
Hintere Aufnahme mit einem Durchmesser von ca. 7mm, zur Absicherung oder eine weitere Möglichkeit zur Befestigung.
Länge (mm): ca.102 mm
Breite (mm): ca. 60 mm
Höhe (mm): ca. 44 mm

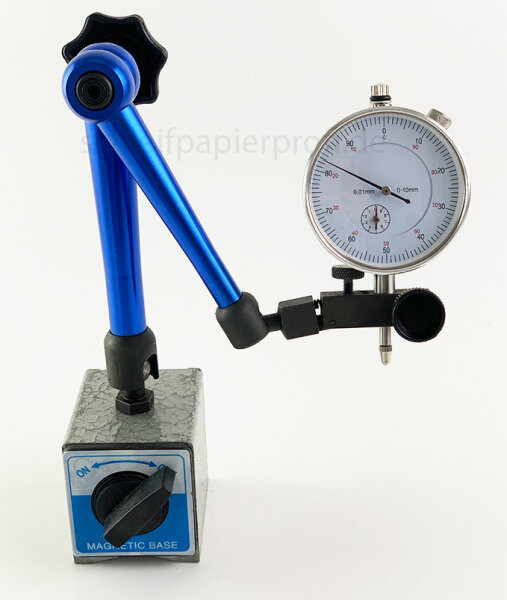

Artikelbeschreibung zum Messuhrhalter:
-
Zentralklemmung der Messsäule
- Einfache und schnelle Fixierung in fast jeder Position
- Mechanische Klemmung des Magnetfußes
- Einstellrad zur Feineinstellung der Messuhrhalterung
- Magnet ein- und ausschaltbar
- Magnet haftet an der geschliffenen prismatischen Sohle und an der geschliffenen Rückseite
- Magnetfuß B50 x T60 x H55 mm
- Gelenkarme durch Kugelgelenke in alle Richtungen drehbar
- Beweglichkeitsradius 360°
- Aufnahmebohrung Ø 8 mm
- Gesamthöhe 340 mm (mit voll ausgefahrenem Arm)
· Geeignet für die Messuhr im Angebot
Anwendungsbereich:
- zum Messen und Voreinstellen von Werkzeugen und Vorrichtungen
auf Drehmaschinen, Fräsmaschinen, Koordinatentischen Tischbohrmaschinen, Ständerbohrmaschinen, Säulenbohrmaschinen
- zur Prüfung von Bremsscheiben und Radnaben auf Seitenschlag
Die auf den Fotos angezeigte Artikelfarbe kann auf Ihrem Computermonitor leicht unterschiedlich sein, da die Monitore nicht gleich kalibriert sind.
Lieferumfang:
- 1 x Messuhr 0 - 10 mm, Ablesung: 0,01 mm Ziffernblatt: 58 mm Zeigerumdrehung: 1 mm
- Aufbewahrungsbox für Messuhr
- Messuhrhalter blau
- Aufbewahrungsbox für Messuhrhalter
